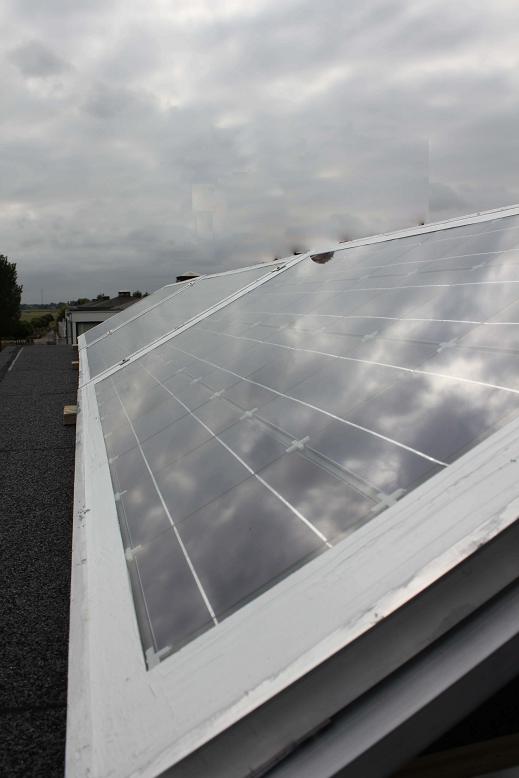

Op het dak sinds 6 juni 2011 eindelijk onze zelfgebouwde zonnepanelen:

zondak5

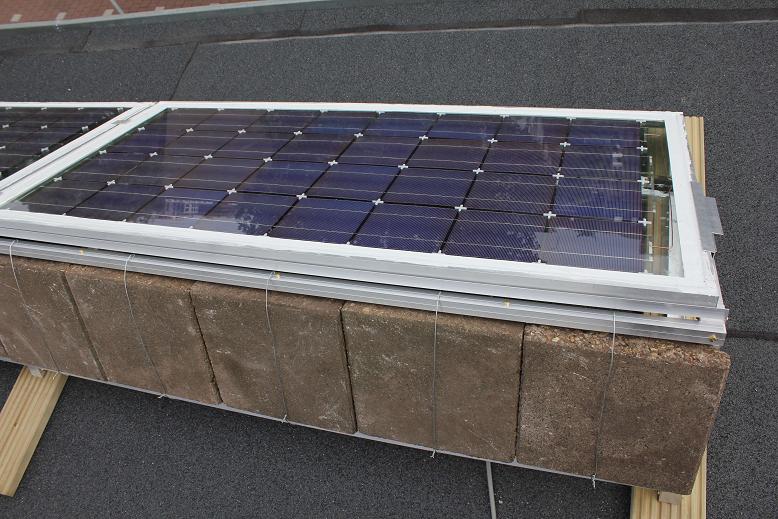

Ze zijn gemonteerd op een zelfgebouwd aluminium frame, sterk gelijkend op het flat-fix systeem van 'click-fit'.

De panelen zijn verzwaard met stoeptegels die ik op marktplaats heb gevonden. De stoeptegels zijn elk met ijzerdraad vastgemaakt aan het aluminium frame.

zondak4 zondak2

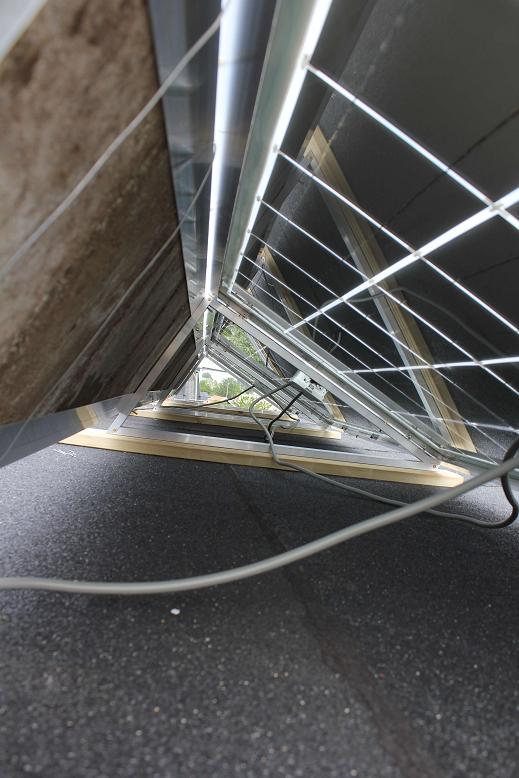

Ik heb drie-aderige grondkabel (2,5mm2 per ader) gebruikt om de panelen met elkaar te verbinden. Daarbij heb ik elke ader gebruikt om de transportweerstand in de kabels zo klein mogelijk te maken.

zondak3

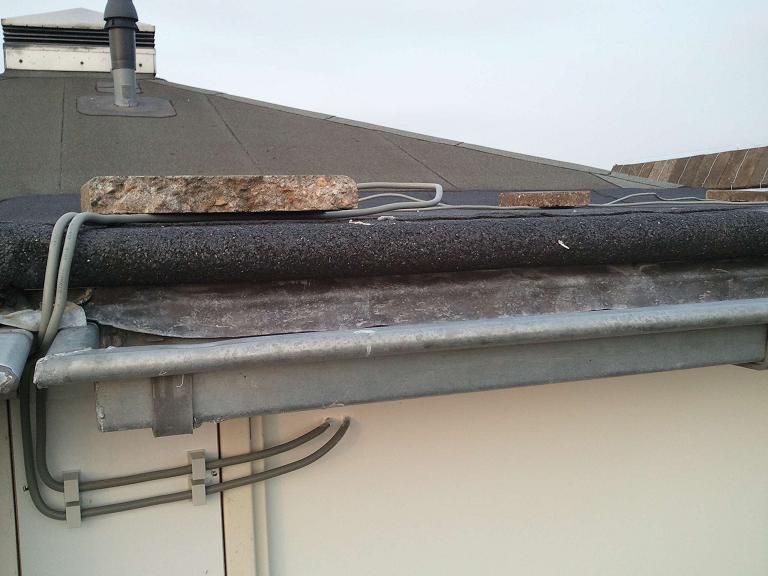

De kabels gaan door de muur het huis in. Licht scheef omhoog gemonteerd, zodat regenwater niet in het huis lekt.
zondak1

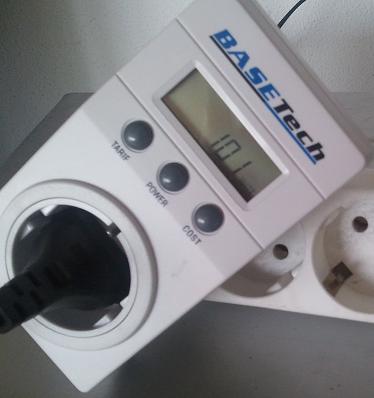

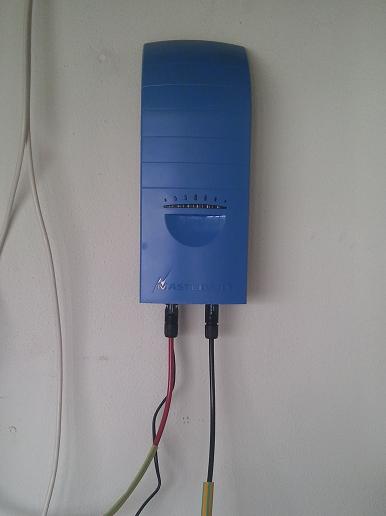

Binnen zijn de kabels aangesloten op de Mastervolt Soladin 600 en via een vermogensmeter aangesloten op het lichtnet:



Mastervolt WattMeter
